Mi az a Hamon?
Fuss végig a szemed egy megfelelően csiszolt katana lapján, és látni fogod: egy ködvonal ül a széle és a gerinc között, hol egyenes, hol hullámként gördül, hol szaggatott csúcsokba tör. Ez a vonal a hamon. Nem utólag felvitt dekoráció. Ez egy acélból húzott határvonal két alapvetően eltérő kohászati zóna között.
A hamon egyik oldalán ül aha, az élvonal. Ez a zóna kemény, jellemzően HRC 58-62 a jól megmunkált agyagos temperált pengén. A másik oldalon ül amune, a gerinc, ami puhább marad, HRC 40-45 körül. Az egyenletesen kemény penge összetörik. Az egyenletesen puha penge meghajlik, és nem fogja meg az élét. A hamon az a hely, ahol ez a két zóna találkozik, és pontosan megmondja, hogyan kezelte a készítő ezt az egyensúlyt.
Amikor a vásárlók azt kérdezik tőlünk, hogy „mi az a hamon”, a legrövidebb pontos válasz a következő: ez annak bizonyítéka, hogy differenciális keményedés történt. Minden más ezzel kapcsolatban, a forma, az aktivitás, a fényesség, az acél és a folyamat következménye, amely ezt a határt létrehozta.
Hogyan keletkezik Hamon
A folyamat még azelőtt elkezdődik, hogy a penge meglátna egy hűtőtartályt. A penge kovácsolása és végső geometriájára őrlése után agyag, hamu és faszén keverékét alkalmazzák a gerincre és az oldalakra. A széle csupasz marad, vagy csak nagyon vékony réteg borítja. Ezt hívjáktsuchioki, az agyag felhordása és felhordásának módja meghatározza a hamon alakját, mielőtt az acél még felforrósodik.
A penge ezután visszakerül a kovácsműhelybe, kritikus hőmérsékletre melegítve, valahol 780 és 820 Celsius-fok között a legtöbb magas széntartalmú acél esetében. Túl korán húzza meg, és az átalakítás nem teljes. Tolja túl messzire, és kockáztatja a szemcsenövekedést, ami tartósan gyengíti az acélt. A megfelelő hőmérsékleten a pengét olajban vagy vízben kioltják.

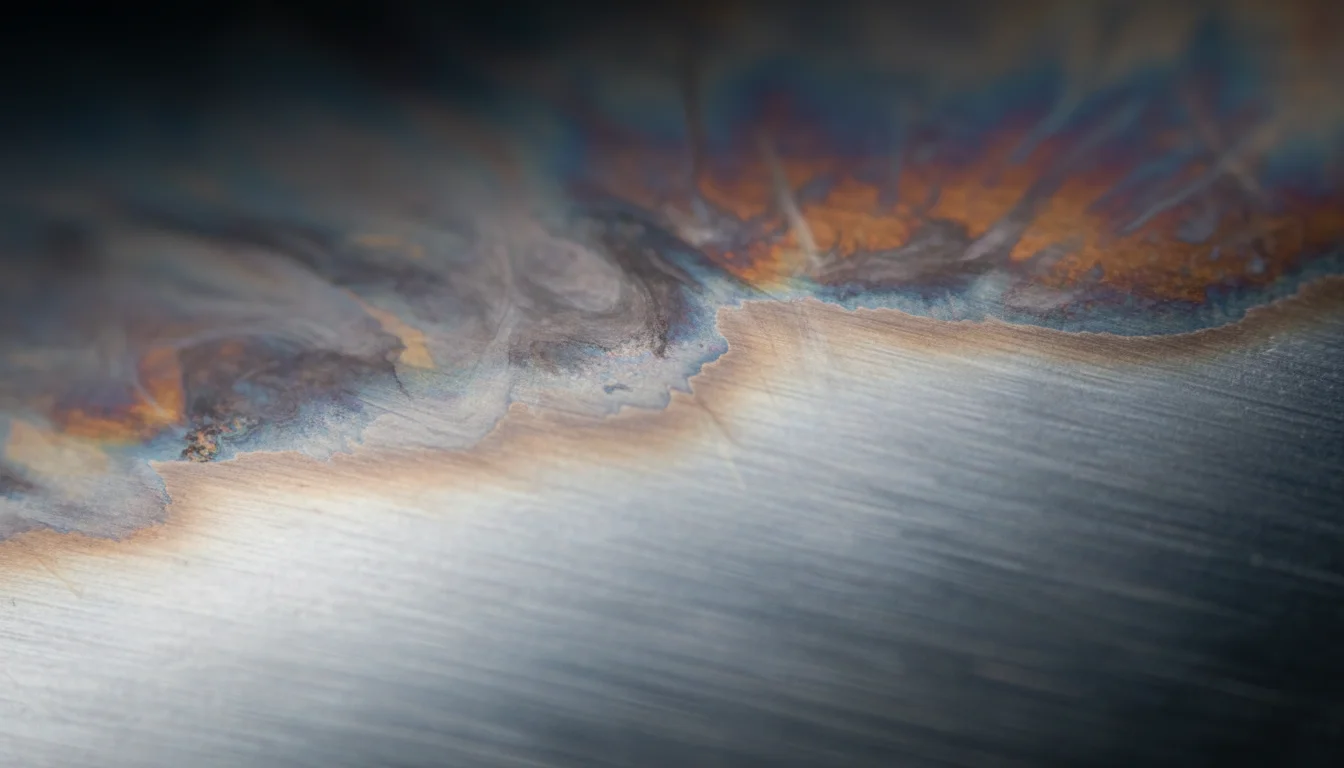

Itt a fizika veszi át az uralmat. Az agyaggal nem szigetelt csupasz szél gyorsan leadja a hőt. A gyors hűtés a szénben gazdag ausztenitet martenzitté alakítja, amely egy éles, kopásálló élért felelős kemény kristályos szerkezet. Az agyaggal borított gerinc lassan lehűl, helyette lágyabb perlitté alakul át. Ahol ez a két hűtési sebesség találkozik, ott képződik a hamon. A benne látható tevékenység, a kis felhőszerű struktúrák únnieésnioi, polírozás és fény hatására látható egyedi martenzit kristályok és kristálycsoportok.
Az oltás után a pengét 150-200°C-ra temperálják, hogy csökkentsék a törékenységet anélkül, hogy jelentős keménységet adnának vissza. Hagyja ki ezt a lépést, és olyan pengéje lesz, amely egészen addig tökéletesen működik, amíg nem, általában a lehető legrosszabb pillanatban.
Gyakori Hamon-minták
Suguha
A Suguha egy egyenes hamon, amely párhuzamosan fut a szélével az alaptól a csúcsig. Egyszerűnek tűnik. Ezt nem lehet következetesen elérni, mert az agyag vastagságának vagy hőmérsékletének bármilyen változása a kioltás során azonnal eltérésként jelenik meg. Az olyan iskolák, mint a yamato-hagyomány és sok sinto-korszak kovácsa, éppen azért kedvelték a suguhát, mert nincs hová elrejteni a pontatlanságot.
Notare
A Notare egy finoman hullámzó hamon, hosszú és lassú hullámok éles átmenetek nélkül. Nyugodt minősége, amely megfelel a kifinomult geometriájú pengéknek. A hullám megfelel annak, ahol az agyagvonal kihúzódott a felhordás során, ami fokozatos, nem pedig hirtelen határvonalat hoz létre a kemény és lágy zónák között.
Gunome
A Gunome ismétlődő, lekerekített fogmintát mutat a hamon mentén. A szabályosság szándékos, és gondos agyagfelhordást igényel, hogy minden egyes fogat egyenletes magasságban és távolságban hozzanak létre. Sok Bizen-hagyományú penge gunome-ot mutat, néha más elemekkel kombinálva az úngunome-midare.
Midare
Midare szándékosan szabálytalan. Az agyagot a vastagság és a határforma szándékos változtatásával hordják fel, így a kapott hamonnak nincs ismétlődő egysége. Jól sikerült, vadnak tűnik, de kontrollált, energikus, anélkül, hogy kaotikus lenne. Ezt a legnehezebb mintát meggyőzően megismételni egy hamisítványon, ez az egyik oka annak, hogy hasznos diagnosztika a hitelesség vizsgálatakor.
Igazi vs Fake Hamon
Itt válik gyakorlatiassá. Az igazi hamon a kohászati átalakulás terméke. A hamis hamon savval van maratva vagy mechanikusan bekarcolva egy egyenletesen megkeményedett, rosszabb esetben egyenletesen puha penge felületébe. A vizuális különbség nyilvánvaló, ha tudja, mit kell keresnie, de sok vásárló soha nem kap lehetőséget a tanulásra, mielőtt rossz pengét vásárolna.
Egy igazi hamonon a határnak mélysége van. Tartsa a pengét egypontos fényforrás alatt, és lassan forgassa. A hamon mozog, eltolódik, és felfedi a belső tevékenységet. A Nie-kristályok más szögben fogják fel a fényt, mint a környező acél. A kemény és a lágy közötti határ soha nem teljesen éles, mert az acél nem alakul át tisztán. Mindig van egy átmeneti zóna, az úgynevezetthabuchi, ahol a hamon minták kedvelikashi(lábszerű kiemelkedések a széle felé) ésyo(elszigetelt tevékenységszigetek) valódi differenciális edzésben jelennek meg.
Egy hamis hamon laposnak tűnik. A fényes vonal és a penge többi része közötti kontraszt a látószögtől függetlenül egyenletes, mivel felületkezelésről van szó, nem szerkezeti kezelésről. Hajlamos egy kicsit túl tiszta, túl szimmetrikus és belső tevékenység nélküli mintákra is futni. A savas maratás matt textúrát hagy a maratott zónában, amely eltér a polírozott acéltól. Fuss végig rajta egy ujjbegyet, és azonnal észreveszed.
A teljesítményteszt határozottabb, de rombolóbb. A valódi differenciáledzés nélküli penge vagy egyenletesen kemény és törékeny, vagy egyenletesen puha és nem képes megtartani az élt. Ha a gerinc terhelés hatására meghajlik és tisztán visszaugrik, és a széle vágás után is tart, akkor a keményedés valódi. A miénkpengevásárlási útmutatóvégigvezeti, hogyan értékelheti ezeket a jellemzőket, mielőtt elkötelezi magát a vásárlás mellett.
Egy dolgot érdemes tudni: a rozsdamentes acél nem képes valódi hamont előállítani. A rozsdamentes acél nem reagál az agyag temperálására, mint a magas széntartalmú acélok. Ha egy hamonnal ellátott rozsdamentes pengét lát, az a minta dekoratív. A különböző acélok hőkezelési reakcióinak teljes összehasonlításához tekintse meg a mi oldalunkatacél összehasonlító útmutató.
Miért számít a Hamon a teljesítmény szempontjából?
A gyűjtőknek fontos a hamon esztétika. A vágókat érdekli, hogy funkcionálisan mit képvisel a hamon. A két érdek nem ütközik egymással, mert a jól formázott hamon a megfelelően temperált pengén azt jelenti, hogy az él és a gerinc pontosan azt csinálja, amit kell.
Egy él a HRC 58-62-nél ismétlődő vágások során átveszi és megtartja a finom élt. Ugyanaz a keménység a gerincnél hajlamossá tenné a pengét a katasztrofális meghibásodásra oldalirányú feszültség hatására. A 40-45 HRC érzékenységű gerinc puhább tartása lehetővé teszi, hogy elnyeli az ütéseket és repedés nélkül hajlik. A differenciális keményítés nélküli katana vagy fali akasztó, amely érintkezéskor kitörik, vagy gyakorlótámasz, amely nem tud tisztán vágni. Egyik sem hasznos.
T10 magas széntartalmú szerszámacél, amelyet olyan pengékben használunk, mint aNéma mennydörgésés aSötét szakadék, kifejezetten jól reagál az agyag temperálására. Volfrámtartalma javítja a kopásállóságot a széleken anélkül, hogy megnehezítené az acél megmunkálását. A kapott hamon a T10-en világos aktivitást és jól meghatározott habuchit mutat, ez az egyik oka annak, hogy gyártósorunk jelentős részén használjuk.
A miénkértInk Meteor, a san-mai konstrukció további dimenziót ad. A kemény, magas széntartalmú mag hordozza a hamont és a szegélyt, míg a lágyabb külső acél körbeveszi a gerincet és az oldalakat. A mag és a köpeny közötti határ a shinogi mentén látható, maga a hamon pedig csak a magacélban képződik. Tartsa az egyiket fény alatt a megfelelő szögben, és egyszerre láthatja mindkét határt.
Miután megszerzett egy agyag-edzett pengét, a karbantartás a beszélgetés részévé válik. A hamont előállító eltérő keménység azt is jelenti, hogy a perem érzékenyebb a korrózióra, ha nem kezelik, mivel a martenzites szerkezet a szélén valamivel reakcióképesebb, mint a lágyabb gerinc. A rendszeres enyhe olajozás ezt kordában tartja. A miénkkardápolási útmutatólefedi az általunk a hosszú távú megőrzésre javasolt speciális olajokat és alkalmazási intervallumokat.
Böngésszen teljes kínálatunkbankatanák valódi agyagos temperált hamonnal, beleértve több lehetőséget isDamaszkuszi acélahol a hamon olyan módon lép kölcsönhatásba a hajtogatott szemcsemintával, amelyet valóban nehéz szavakba önteni, amíg nem látja őket személyesen.
